เพลาร่อง

ปรับแต่งโดยโรงงานของ Feida Machinery เพลาร่องเป็นส่วนประกอบทางกลที่มีสันหรือฟันและทำงานโดยการประกบกับร่องในส่วนประกอบการผสมพันธุ์ ถ่ายโอนแรงบิดไปยังส่วนประกอบการผสมพันธุ์ นอกเหนือจากการส่งแรงบิดแล้ว ยังมีฟังก์ชันต่างๆ เช่น การดูดซับการวางแนวที่ไม่ตรง เพิ่มความแข็งแรง ลดการสั่นสะเทือนและเสียงรบกวน ลดความซับซ้อนในการประกอบและถอดแยกชิ้นส่วน การเลื่อนตามแนวแกน ฯลฯ ซีรีส์ Spline Shafts ของเราประกอบด้วย เพลาข้อเหวี่ยงสี่เหลี่ยมและม้วนเพลา Spline.

พารามิเตอร์หลัก:

โมดูล:M0.5-5

เกรดความแม่นยำ: ISO/DIN 6-10

จำนวนฟัน: ยิ่งมีฟันมากเท่าไหร่ ความสามารถในการรับน้ำหนักก็จะมากขึ้นเท่านั้น

มุมความดัน: ค่าทั่วไปคือ 30, 37.5 และ 45 องศา

มุมแรงดันที่เล็กลงทำให้สามารถรับน้ำหนักได้มากขึ้น มุมที่ใหญ่ขึ้นจะดีกว่าสำหรับการเชื่อมต่อแบบเลื่อน

เส้นผ่านศูนย์กลางของพิทช์: วงกลมอ้างอิงทางทฤษฎี

สองประเภททั่วไป:

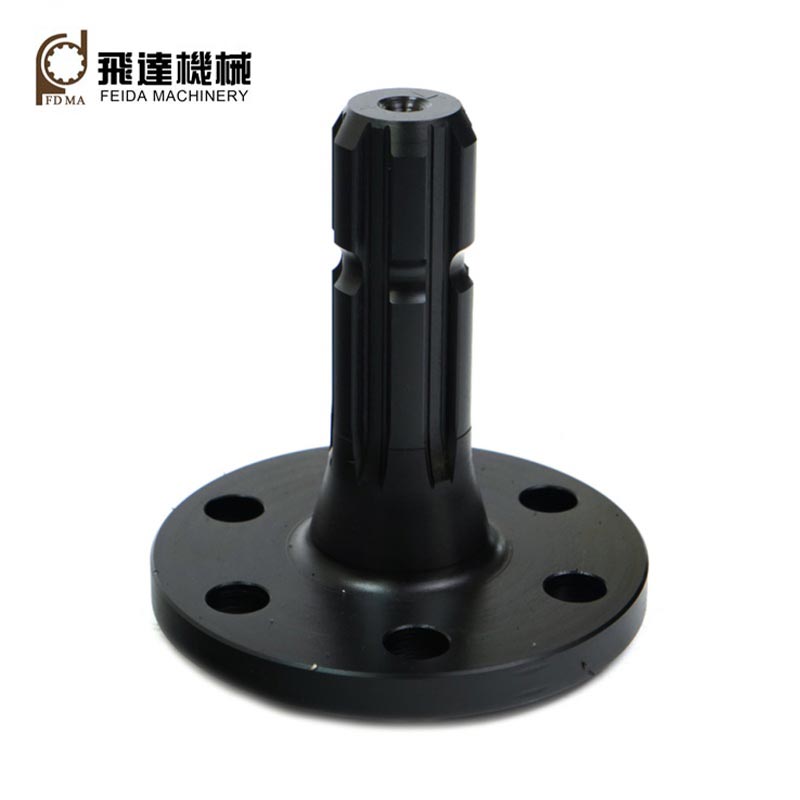

1. เพลาสไปลน์สี่เหลี่ยม : เนื่องจากฟันด้านตรงที่มียอดและรากเป็นรูปสี่เหลี่ยมผืนผ้า (แบน) จึงมีข้อดีคือการออกแบบที่เรียบง่าย ต้นทุนการผลิตต่ำ ตลอดจนการตัดเฉือนและตรวจสอบได้ง่าย

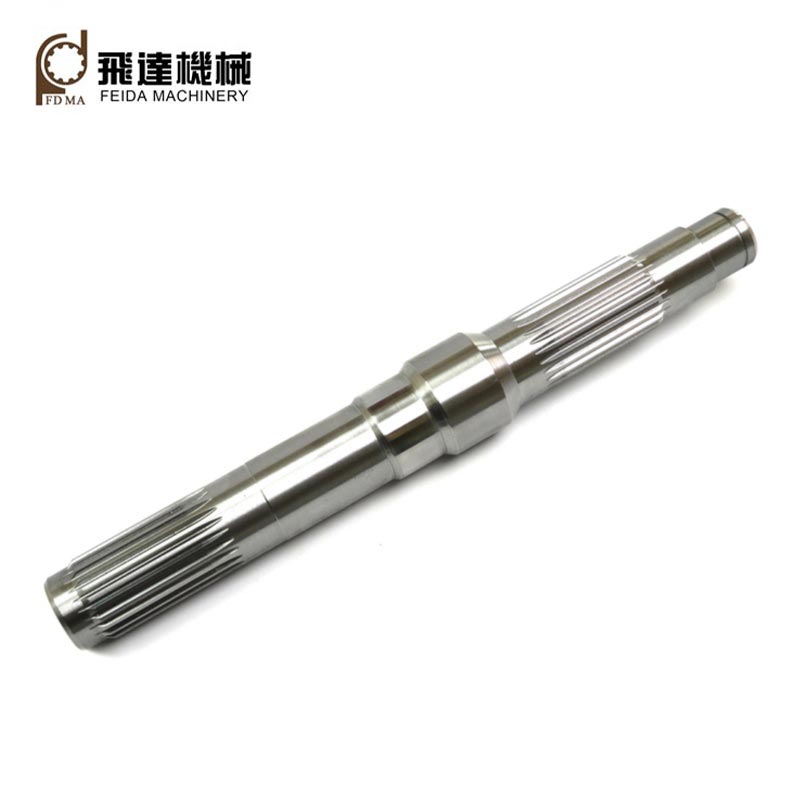

2. เพลาเส้นโค้งแบบม้วน: มีเส้นโค้งแบบม้วน (คล้ายกับฟันเฟือง), รากฟันที่โค้งมน, ระยะพิทช์สม่ำเสมอ, ส่งผลให้มีฟังก์ชั่นตั้งศูนย์เอง, ความสามารถในการรับน้ำหนักสูง, ความแข็งแรงสูงและความสามารถในการสับเปลี่ยนได้

แอปพลิเคชัน:

เพลาสไปลน์แบบม้วนเหมาะสำหรับการเชื่อมต่อที่รับน้ำหนักมาก ต้องการความแม่นยำในการตั้งศูนย์กลางสูง และมีขนาดที่ใหญ่ โดยทั่วไปจะใช้ในการใช้งานที่หลากหลาย เช่น ระบบส่งกำลังของยานยนต์ กลไกการบังคับเลี้ยว เครื่องยนต์เรือ ระบบใบพัด กว้าน เครื่องยนต์อากาศยาน กระปุกเกียร์ เฟืองท้าย กล่องถ่ายโอน ฯลฯ

หลังจากพัฒนามากว่า 30 ปี ปัจจุบัน Feida Machinery มีโรงงาน 3 แห่ง: โรงงานหนึ่งสำหรับส่วนประกอบการส่งกำลังเชิงกล หนึ่งแห่งสำหรับชิ้นส่วนความแม่นยำที่กำหนดเอง และอีกแห่งสำหรับชิ้นส่วนโลหะแผ่น เราสามารถผลิตเพลาร่องคุณภาพสูงโดยใช้เทคนิคการประมวลผลร่องของ CNC (เช่น hobbing, การสร้าง, การเจาะ, การเจียร ฯลฯ) และวัตถุดิบคุณภาพสูง (เช่น 40Cr, 42CrMo, 20CrMnTi, 6061, 7075 ฯลฯ)
