Spiral Bevel Gears ปรับปรุงระบบส่งกำลังในเครื่องจักรที่มีความต้องการสูงได้อย่างไร

เกียร์เอียงเกลียวเป็นส่วนประกอบการส่งกำลังที่แม่นยำซึ่งออกแบบมาเพื่อถ่ายโอนกำลังการหมุนระหว่างเพลาที่ตัดกันในขณะที่ให้การทำงานที่ราบรื่น เชื่อถือได้ และมีประสิทธิภาพ เมื่อเปรียบเทียบกับเฟืองดอกจอกตรงทั่วไป รูปทรงฟันโค้งช่วยให้ฟันเข้ากันทีละน้อย ช่วยลดการสั่นสะเทือน เสียงในการทำงาน และแรงกระแทก สิ่งนี้ทำให้มีคุณค่าอย่างยิ่งในกระปุกเกียร์อุตสาหกรรม ระบบยานยนต์ อุปกรณ์ขนถ่ายวัสดุ เครื่องมือกล เครื่องจักรกลการเกษตร และการใช้งานอื่นๆ ที่จำเป็นต้องมีโครงสร้างกะทัดรัดและการส่งแรงบิดที่เชื่อถือได้

คู่มือนี้จะอธิบายหลักการทำงาน ข้อได้เปรียบที่สำคัญ การใช้งานทั่วไป ข้อควรพิจารณาเกี่ยวกับวัสดุ ปัจจัยด้านประสิทธิภาพ ข้อกำหนดในการบำรุงรักษา และข้อควรพิจารณาในการซื้อเฟืองดอกจอกแบบเกลียว นอกจากนี้ยังเน้นถึงปัญหาทั่วไปของลูกค้าและวิธีการปฏิบัติเพื่อหลีกเลี่ยงการสึกหรอก่อนเวลาอันควร เสียงรบกวนที่มากเกินไป ความร้อนสูงเกิน และความล้มเหลวในการส่งกำลัง

สารบัญ

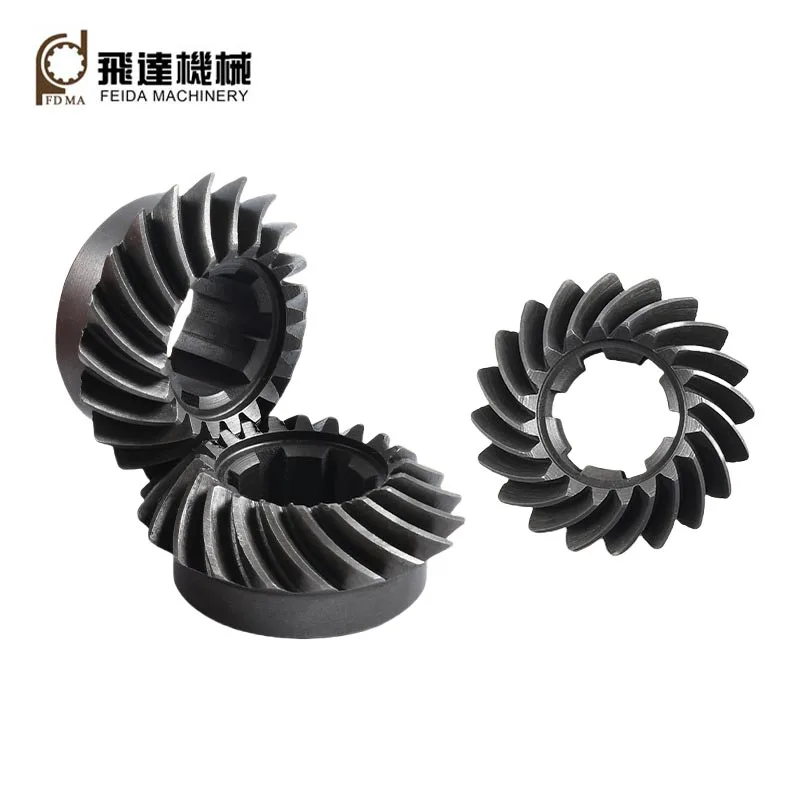

เกียร์เอียงเกลียวคืออะไร?

เฟืองดอกจอกเกลียวเป็นเฟืองดอกจอกที่มีฟันโค้งเป็นมุม ซึ่งโดยทั่วไปจะใช้เพื่อส่งการเคลื่อนไหวและแรงบิดระหว่างเพลาที่อยู่ในตำแหน่งมุม โดยทั่วไปจะอยู่ที่ประมาณ 90 องศา โปรไฟล์ฟันเกลียวจะสร้างการปะทะกันระหว่างฟันผสมพันธุ์ทีละน้อยมากกว่าเฟืองดอกจอกตรง

การสัมผัสทีละน้อยนี้เป็นหนึ่งในเหตุผลหลักที่ทำให้เกียร์เหล่านี้ถูกนำมาใช้กันอย่างแพร่หลายในอุปกรณ์ที่มีการหมุนที่ราบรื่น ลดการสั่นสะเทือน และการส่งผ่านแรงบิดที่เชื่อถือได้ แทนที่จะให้ความกว้างของฟันทั้งหมดเข้าปะทะอย่างกะทันหัน รูปทรงเกลียวช่วยให้สามารถสัมผัสกันทั่วพื้นผิวฟันได้

สำหรับผู้ผลิตเครื่องจักร สิ่งนี้สามารถแปลไปสู่การทำงานที่มีเสถียรภาพมากขึ้น เพิ่มความสะดวกสบายของผู้ปฏิบัติงาน และลดการกระแทกทางกล อย่างไรก็ตาม สำหรับผู้ซื้อชิ้นส่วนอะไหล่ การเลือกรูปทรงที่ถูกต้องถือเป็นสิ่งสำคัญ เนื่องจากแม้แต่เกียร์คุณภาพสูงก็สามารถทำงานได้ไม่ดีหากข้อกำหนดเฉพาะของฟัน ขนาด หรือส่วนประกอบการผสมพันธุ์ไม่เข้ากัน

Spiral Bevel Gears ทำงานอย่างไร?

หลักการทำงานตรงไปตรงมา: เฟืองดอกจอกอันหนึ่งหรือที่เรียกกันทั่วไปว่าเฟืองดอกจอกจะขับเคลื่อนเฟืองดอกจอกอีกอันหนึ่ง เนื่องจากฟันถูกจัดเรียงบนพื้นผิวทรงกรวย การเคลื่อนที่แบบหมุนจึงสามารถเปลี่ยนเส้นทางจากเพลาหนึ่งไปยังอีกเพลาหนึ่งในขณะที่ถ่ายโอนแรงบิดไปพร้อมๆ กัน

เนื่องจากการต่อฟันเป็นแบบก้าวหน้า Spiral Bevel Gears จึงสามารถถ่ายโอนพลังงานได้ราบรื่นยิ่งขึ้นที่ความเร็วการหมุนที่สูงกว่าฟันเฟืองตรงหลายแบบ การจัดตำแหน่งที่ถูกต้องยังคงเป็นสิ่งสำคัญ การวางตำแหน่งเพลาที่ไม่ดี ฟันเฟืองที่ไม่ถูกต้อง หรือการหล่อลื่นไม่เพียงพอสามารถลดประโยชน์เหล่านี้ได้อย่างมาก

ข้อได้เปรียบที่สำคัญของ Spiral Bevel Gears คืออะไร?

ข้อดีเหล่านี้มีประโยชน์อย่างยิ่งเมื่อเครื่องจักรทำงานอย่างต่อเนื่อง การสั่นสะเทือนที่ลดลงและการมีส่วนร่วมของฟันที่ควบคุมได้สามารถช่วยปกป้องตลับลูกปืน เพลา และส่วนประกอบอื่นๆ ที่เชื่อมต่อจากความเค้นเชิงกลที่ไม่จำเป็น

เกียร์เกลียวเอียงใช้กันทั่วไปที่ไหน?

เฟืองดอกจอกแบบเกลียวใช้กับระบบกลไกต่างๆ ที่ต้องการการส่งกำลังเชิงมุมที่เชื่อถือได้ การผสมผสานระหว่างการเชื่อมต่อที่ราบรื่น โครงสร้างกะทัดรัด และความสามารถในการควบคุมแรงบิด ทำให้เครื่องมือเหล่านี้มีประโยชน์ทั้งในเครื่องจักรมาตรฐานและเครื่องจักรเฉพาะทาง

ปัจจัยใดที่สำคัญเมื่อเลือกเฟืองเกลียวแบบเกลียว

การเลือกเกียร์ตามเส้นผ่านศูนย์กลางภายนอกหรือราคาเท่านั้นถือเป็นข้อผิดพลาดในการซื้อทั่วไป เกียร์ต้องตรงกับระบบเกียร์ที่สมบูรณ์ ก่อนที่จะขอใบเสนอราคา ผู้ผลิตเครื่องจักรและทีมงานซ่อมบำรุงควรเตรียมพารามิเตอร์การทำงานที่จำเป็นก่อน

• อัตราทดเกียร์:ยืนยันความสัมพันธ์ที่ต้องการระหว่างความเร็วอินพุตและเอาต์พุต
• แรงบิด:ระบุโหลดแรงกระแทกปกติ จุดสูงสุด และที่อาจเกิดขึ้น
• ความเร็วในการหมุน:ความเร็วที่สูงขึ้นทำให้มีความต้องการความแม่นยำ ความสมดุล และการหล่อลื่นมากขึ้น
• มุมความดัน:ข้อมูลจำเพาะของเกียร์ต้องเข้ากันได้กับส่วนประกอบการผสมพันธุ์
• มุมเกลียว:สิ่งนี้ส่งผลต่อการยึดฟัน การกระจายน้ำหนัก และลักษณะการทำงาน
• ขนาดเกียร์:ขนาดรู เส้นผ่านศูนย์กลางภายนอก ความกว้างหน้าตัด และขนาดการติดตั้งต้องพอดีกับเครื่องจักร
• วัสดุ:ข้อกำหนดด้านวัสดุและการบำบัดความร้อนควรสะท้อนถึงภาระการทำงานและอายุการใช้งานที่คาดหวัง
• สภาพแวดล้อม:สภาวะฝุ่น ความชื้น อุณหภูมิ และการกัดกร่อนอาจส่งผลต่อข้อกำหนดด้านวัสดุและการรักษาพื้นผิว
• ฟันเฟือง:การกวาดล้างที่ถูกต้องถือเป็นสิ่งสำคัญสำหรับการทำงานที่ราบรื่นและการจัดการการขยายตัวเนื่องจากความร้อน

วัสดุและการผลิตส่งผลต่อประสิทธิภาพของเกียร์อย่างไร

ประสิทธิภาพของเฟืองไม่เพียงแต่ขึ้นอยู่กับรูปทรงของฟันเท่านั้น แต่ยังขึ้นอยู่กับการเลือกวัสดุ ความแม่นยำในการตัดเฉือน และการบำบัดความร้อนด้วย เฟืองดอกจอกเกลียวอุตสาหกรรมมักจะต้องทนทานต่อแรงกดจากการสัมผัส แรงดัดงอ และภาระที่ผันผวนซ้ำๆ ตลอดระยะเวลาการทำงานที่ยาวนาน

วัสดุเกียร์ทั่วไป ได้แก่ โลหะผสมเหล็กและวัสดุทางวิศวกรรมอื่นๆ ที่เลือกตามข้อกำหนดในการรับน้ำหนัก ความเร็ว สภาพแวดล้อม และต้นทุน การรักษาความร้อนสามารถปรับปรุงความแข็ง ความต้านทานการสึกหรอ และประสิทธิภาพความล้า ในขณะที่การตัดเฉือนที่มีความแม่นยำช่วยให้ได้รูปทรงของฟันที่แม่นยำและการสัมผัสการผสมพันธุ์ที่เหมาะสม

คุณภาพการผลิตมีความสำคัญเป็นพิเศษสำหรับการใช้งานที่ความเร็วสูงหรือโหลดสูง การเบี่ยงเบนมิติเล็กน้อยอาจส่งผลต่อการสัมผัสฟัน การฟันเฟือง การสั่นสะเทือน และเสียงรบกวน ผู้ผลิตที่เชื่อถือได้จึงควรสามารถควบคุมขนาดที่สำคัญและรักษาคุณภาพการผลิตที่สม่ำเสมอในทุกแบตช์ได้

Jinjiang Feida เครื่องจักร Co., Ltd.มุ่งเน้นไปที่ส่วนประกอบของระบบส่งกำลังของเครื่องจักรและสามารถสนับสนุนลูกค้าที่ต้องการโซลูชันเกียร์ที่เชื่อถือได้สำหรับการใช้งานทางกลที่แตกต่างกัน สำหรับความต้องการที่กำหนดเอง ควรหารือเกี่ยวกับภาพวาดทางเทคนิค ขนาด ข้อมูลจำเพาะของวัสดุ และสภาวะการทำงานก่อนการผลิต

การบำรุงรักษาที่เหมาะสมจะช่วยยืดอายุการใช้งานเกียร์ได้อย่างไร

แม้แต่เกียร์ที่ผลิตอย่างดีก็อาจประสบความล้มเหลวก่อนเวลาอันควรได้เมื่อละเลยการติดตั้งหรือบำรุงรักษา ปัญหาเกียร์หลายอย่างไม่ได้เกิดจากการออกแบบฟัน แต่เกิดจากการปนเปื้อน การวางแนวที่ไม่ถูกต้อง การหล่อลื่นไม่เพียงพอ หรือการโหลดมากเกินไป

1. ใช้สารหล่อลื่นที่เหมาะสมเลือกน้ำมันหล่อลื่นตามการออกแบบกระปุกเกียร์ ความเร็วในการทำงาน อุณหภูมิ และคำแนะนำของผู้ผลิต
2. ตรวจสอบการจัดตำแหน่งการเยื้องศูนย์ของเพลาอาจทำให้ภาระหนักไปที่ส่วนเฉพาะของฟันและเร่งการสึกหรอ
3. ตรวจสอบฟันเฟืองการฟันเฟืองที่มากเกินไปหรือไม่เพียงพออาจทำให้เกิดเสียงดัง ความร้อน และความเสียหายของฟันได้
4. รักษาระบบให้สะอาดอนุภาคแปลกปลอมสามารถทำลายพื้นผิวฟันที่มีความแม่นยำและเร่งการสึกหรอจากการเสียดสีได้
5. ตรวจสอบเสียงรบกวนที่ผิดปกติการเปลี่ยนแปลงของเสียงหรือการสั่นสะเทือนอาจบ่งบอกถึงการสึกหรอ การสัมผัสที่ไม่ถูกต้อง หรือปัญหาการหล่อลื่น
6. หลีกเลี่ยงการโอเวอร์โหลดการทำงานซ้ำๆ เกินพิกัดแรงบิดที่ต้องการอาจทำให้ฟันดัดหรือพื้นผิวล้าได้
7. ตรวจสอบอุณหภูมิอุณหภูมิที่สูงผิดปกติอาจบ่งบอกถึงการเสียดสีที่มากเกินไป การหล่อลื่นที่ไม่ดี หรือปัญหาการส่งกำลังอื่นๆ

การตรวจสอบตามปกติเป็นสิ่งสำคัญอย่างยิ่งสำหรับอุปกรณ์ที่ทำงานอย่างต่อเนื่องหรือภายใต้โหลดที่แปรผัน การตรวจจับการสึกหรอที่ผิดปกติตั้งแต่เนิ่นๆ โดยทั่วไปจะมีราคาถูกกว่าการเปลี่ยนกระปุกเกียร์ทั้งหมด หรือจัดการกับการหยุดทำงานของการผลิตโดยไม่คาดคิด

เฟืองดอกจอกเกลียวกับเฟืองดอกจอกแบบตรง

เกียร์ทั้งสองประเภทได้รับการออกแบบมาเพื่อส่งการเคลื่อนไหวระหว่างเพลาที่ตัดกัน แต่รูปทรงของฟันจะสร้างลักษณะการทำงานที่แตกต่างกัน

ตัวเลือกที่เหมาะสมในท้ายที่สุดจะขึ้นอยู่กับสภาพการทำงานของเครื่องจักรมากกว่าการเลือกการออกแบบขั้นสูงเท่านั้น ข้อกำหนดการใช้งานควรกำหนดการกำหนดค่าเกียร์เสมอ

ข้อผิดพลาดทั่วไปที่ผู้ซื้อควรหลีกเลี่ยงคืออะไร?

การซื้ออุปกรณ์อาจกลายเป็นเรื่องยากเมื่อผู้ซื้อมุ่งเน้นไปที่ข้อกำหนดเดียว ข้อผิดพลาดที่สามารถหลีกเลี่ยงได้หลายประการอาจทำให้ประสิทธิภาพการทำงานต่ำหรือปัญหาความเข้ากันได้

ซัพพลายเออร์มืออาชีพควรยินดีที่จะตรวจสอบข้อกำหนดทางเทคนิค แทนที่จะเสนอราคาผลิตภัณฑ์ตามมิติเดียว แนวทางนี้มีความสำคัญอย่างยิ่งสำหรับโครงการ OEM, การเปลี่ยนทดแทน และเครื่องจักรที่ปรับแต่งตามความต้องการ

คำถามที่พบบ่อยเกี่ยวกับ Spiral Bevel Gears

สรุป: การสร้างระบบส่งกำลังที่เชื่อถือได้มากขึ้น

เฟืองดอกจอกเกลียวเป็นโซลูชั่นที่มีประสิทธิภาพสำหรับเครื่องจักรที่ต้องการเปลี่ยนเส้นทางกำลังหมุนระหว่างเพลาที่ตัดกัน ขณะเดียวกันก็รักษาการทำงานที่ราบรื่นและเชื่อถือได้ รูปทรงของฟันเกลียวสามารถช่วยปรับปรุงลักษณะหน้าสัมผัส ลดการกระแทกทางกล และรองรับการส่งผ่านแรงบิดที่มั่นคง

อย่างไรก็ตาม คุณภาพเกียร์เพียงอย่างเดียวไม่ได้กำหนดประสิทธิภาพของระบบเกียร์ การผสมผสานรูปทรงเรขาคณิต ขนาด วัสดุ การรักษาความร้อน ความแม่นยำในการผลิต การหล่อลื่น และการติดตั้งอย่างถูกต้องถือเป็นสิ่งสำคัญ ผู้ซื้อจึงควรประเมินสภาพแวดล้อมการทำงานที่สมบูรณ์ แทนที่จะเลือกเกียร์ตามขนาดหรือราคาเพียงอย่างเดียว

สำหรับผู้ผลิต ผู้ประกอบอุปกรณ์ และผู้ซื้อชิ้นส่วนทดแทน การทำงานร่วมกับซัพพลายเออร์ที่มีประสบการณ์จะช่วยลดความยุ่งยากในการยืนยันข้อมูลจำเพาะและลดความเสี่ยงของปัญหาความเข้ากันได้Jinjiang Feida เครื่องจักร Co., Ltd.สามารถทำงานร่วมกับลูกค้าเกี่ยวกับข้อกำหนดการส่งผ่านของเครื่องจักรและโซลูชันเกียร์ที่ปรับแต่งตามแบบทางเทคนิค ตัวอย่าง และข้อกำหนดการใช้งาน
