อะไรทำให้ Metal Straight Bevel Gears เชื่อถือได้สำหรับการส่งกำลังทางอุตสาหกรรม

สารบัญ

1. เกียร์เอียงแบบตรงโลหะคืออะไร
2. คุณสมบัติโครงสร้างที่สำคัญ
3. ข้อควรพิจารณาเกี่ยวกับวัสดุและการบำบัดความร้อน
4. การออกแบบมีอิทธิพลต่อประสิทธิภาพอย่างไร
5. การใช้งานทางอุตสาหกรรม
6. สิ่งที่ผู้ซื้อควรตรวจสอบก่อนสั่งซื้อ
7. การผลิตและการควบคุมคุณภาพ
8. ปัญหาทั่วไปและสาเหตุ
9. เฟืองดอกจอกแบบตรงและเฟืองดอกจอกแบบเกลียว
10. เกียร์เอียงตรงโลหะแบบกำหนดเอง
11. คำถามที่พบบ่อย
12. บทสรุป

1. เกียร์เอียงแบบตรงของโลหะคืออะไร

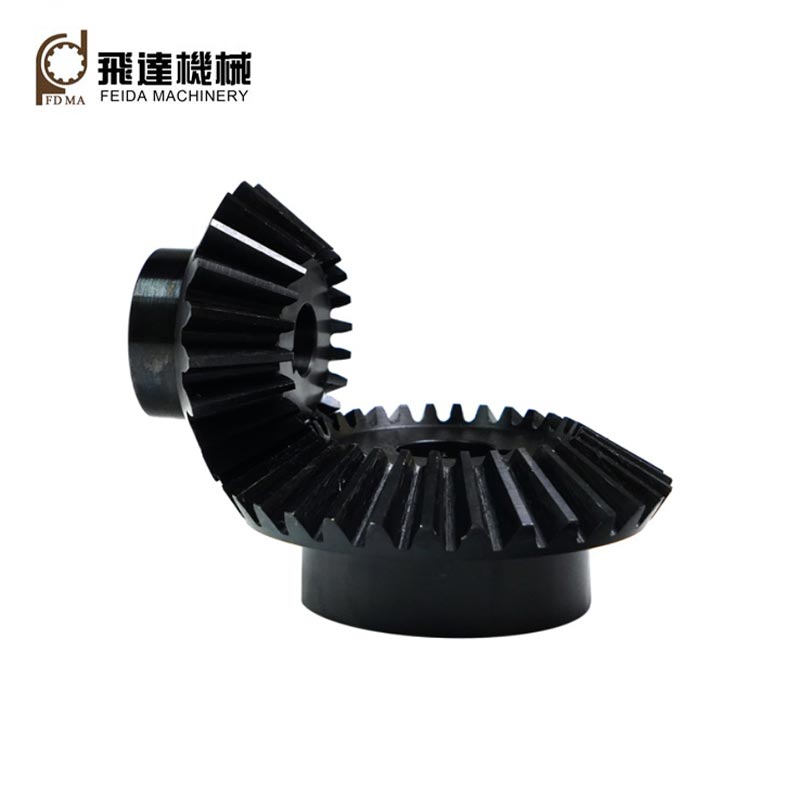

เฟืองดอกจอกแบบตรงโลหะเป็นเฟืองทรงกรวยที่มีฟันตรงจัดเรียงตามพื้นผิวของกรวยพิตช์ เมื่อเฟืองดอกจอกคู่หนึ่งประกบกัน พวกมันสามารถถ่ายโอนการเคลื่อนไหวระหว่างเพลาที่ตัดกันในขณะที่เปลี่ยนทิศทางการส่งกำลัง

เมื่อเปรียบเทียบกับเฟืองเดือยทรงกระบอก รูปทรงของเฟืองดอกจอกจะมีมิติมากกว่า เนื่องจากขนาดของฟันจะเปลี่ยนไปตามความกว้างของหน้าตัด ดังนั้นรูปแบบฟัน กรวยพิตช์ มุมเพลา ความกว้างหน้าฟัน ระยะฟันเฟือง และตำแหน่งการติดตั้งจึงต้องถือเป็นระบบที่สมบูรณ์ ไม่ใช่เป็นขนาดที่แยกออกจากกัน

เฟืองดอกจอกแบบตรงมีความน่าดึงดูดเป็นพิเศษเมื่อการใช้งานไม่จำเป็นต้องมีการเชื่อมต่อความเร็วสูงที่ราบรื่นซึ่งเกี่ยวข้องกับการออกแบบฟันโค้งที่ซับซ้อนมากขึ้น การจัดเรียงฟันที่ค่อนข้างตรงไปตรงมายังเป็นประโยชน์สำหรับระบบกลไกความเร็วต่ำถึงปานกลาง อุปกรณ์ขนาดกะทัดรัด ระบบขับเคลื่อนของเครื่องจักร และการใช้งานทดแทน

2. คุณสมบัติโครงสร้างที่สำคัญ

เกียร์ที่เชื่อถือได้เริ่มต้นด้วยความเข้าใจที่ชัดเจนเกี่ยวกับรูปทรงของมัน พารามิเตอร์หลายตัวส่งผลโดยตรงต่อความเข้ากันได้ ความสามารถในการโหลด และการติดตั้ง

3. ข้อควรพิจารณาเกี่ยวกับวัสดุและการรักษาความร้อน

การเลือกวัสดุเป็นหนึ่งในการตัดสินใจที่สำคัญที่สุดในการซื้อเฟืองโลหะ เฟืองที่ใช้ในกลไกการบรรจุที่รับน้ำหนักน้อยมีข้อกำหนดที่แตกต่างจากเฟืองที่ทำงานอย่างต่อเนื่องภายใต้แรงบิดสูง

ตัวเลือกทางวิศวกรรมทั่วไป ได้แก่ เหล็กกล้าคาร์บอน โลหะผสมเหล็ก เหล็กกล้าไร้สนิม และเกรดโลหะเฉพาะอื่นๆ วัสดุที่เหมาะสมขึ้นอยู่กับน้ำหนัก สภาพแวดล้อมในการทำงาน การสัมผัสการกัดกร่อน ความเร็ว อายุการใช้งานที่คาดหวัง วิธีการผลิต และการบำบัดความร้อนที่มีอยู่

• เหล็กกล้าคาร์บอน:มักถูกพิจารณาสำหรับการใช้งานทางกลที่คำนึงถึงต้นทุนซึ่งมีข้อกำหนดด้านประสิทธิภาพปานกลาง
• โลหะผสมเหล็ก:เหมาะสำหรับเมื่อต้องการความแข็งแรงสูง ทนต่อการสึกหรอ หรือความสามารถในการรักษาความร้อน
• สแตนเลส:มีประโยชน์เมื่อคำนึงถึงความทนทานต่อการกัดกร่อนเป็นสำคัญ
• เหล็กอบร้อน:สามารถให้พื้นผิวการทำงานที่หนักขึ้นในขณะที่ยังคงรักษาคุณสมบัติแกนที่เหมาะสมเมื่อระบุอย่างเหมาะสม

ไม่ควรเลือกการอบชุบด้วยความร้อนโดยแยกจากการออกแบบเฟือง ความแข็ง ความลึกของเคส (ถ้ามี) คุณสมบัติแกนกลาง ความเสถียรของมิติ และข้อกำหนดการตกแต่งที่ตามมา ล้วนต้องได้รับการพิจารณาร่วมกัน

4. การออกแบบมีอิทธิพลต่อประสิทธิภาพอย่างไร

ประสิทธิภาพของเกียร์ถูกกำหนดโดยปฏิสัมพันธ์ระหว่างรูปทรง วัสดุ ความแม่นยำในการผลิต การติดตั้ง การหล่อลื่น และสภาพการทำงาน เกียร์ที่เหมาะสมตามทฤษฎียังคงสามารถทำงานได้ไม่ดีหากส่วนประกอบการผสมพันธุ์มีการจัดตำแหน่งไม่ถูกต้อง

5. การใช้งานทางอุตสาหกรรม

เฟืองดอกจอกแบบโลหะสามารถพบได้ในระบบกลไกที่ต้องการการส่งกำลังเชิงมุมโดยไม่ต้องมีการกำหนดค่าเฟืองที่ซับซ้อนสูง

• เครื่องจักรอุตสาหกรรมและชุดเกียร์
• อุปกรณ์ขนถ่ายวัสดุ
• เครื่องจักรบรรจุภัณฑ์
• ระบบลำเลียง
• เครื่องจักรกลการเกษตร
• เครื่องมือกลและกลไกเสริม
• ระบบเครื่องกลที่เกี่ยวข้องกับยานยนต์และยานพาหนะ
• อุปกรณ์ส่งกำลังอเนกประสงค์
• ส่วนประกอบทางกลแบบกำหนดเอง

ความเหมาะสมของเฟืองดอกจอกตรงขึ้นอยู่กับสภาพการใช้งานจริง การใช้งานที่ต้องการความเร็วสูงและมีเสียงรบกวนต่ำอาจต้องใช้รูปแบบเฟืองดอกจอกที่แตกต่างกัน ในขณะที่ระบบที่เรียบง่ายกว่าอาจได้ประโยชน์จากรูปทรงที่ตรงไปตรงมาของฟันตรง

6. สิ่งที่ผู้ซื้อควรตรวจสอบก่อนสั่งซื้อ

ปัญหาการซื้อหลายอย่างเกิดขึ้นเนื่องจากผู้ซื้อระบุเฉพาะชื่อผลิตภัณฑ์และเส้นผ่านศูนย์กลางพื้นฐานเท่านั้น สำหรับการเปลี่ยนเกียร์หรือเกียร์แบบกำหนดเอง ผู้ผลิตต้องการข้อมูลที่เพียงพอเพื่อสร้างความสัมพันธ์ของระบบเกียร์ที่ต้องการ

หากมีอุปกรณ์ดั้งเดิม การจัดหาภาพวาด ตัวอย่าง ภาพถ่ายพร้อมขนาด หรือข้อกำหนดเกียร์ที่สมบูรณ์สามารถลดข้อผิดพลาดในการสื่อสารได้อย่างมาก สำหรับโครงการทดแทน ข้อมูลเกี่ยวกับเฟืองผสมพันธุ์มีความสำคัญเท่าเทียมกัน เนื่องจากเฟืองสองตัวต้องเข้ากันได้เป็นคู่

7. การผลิตและการควบคุมคุณภาพ

คุณภาพการผลิตส่งผลโดยตรงต่อการสัมผัสฟัน ความสม่ำเสมอของขนาด พฤติกรรมการทำงาน และอายุการใช้งาน เฟืองดอกจอกตรงมีรูปทรงกรวย ดังนั้นการควบคุมรูปร่างของฟันและขนาดที่เกี่ยวข้องจึงต้องใช้อุปกรณ์ เครื่องมือ วิธีการวัด และการควบคุมกระบวนการที่เหมาะสม

โดยปกติแล้วกระบวนการผลิตที่เชื่อถือได้ประกอบด้วยการตรวจสอบวัสดุ การเตรียมชิ้นงาน การตัดฟัน การรักษาความร้อนเมื่อจำเป็น การตกแต่งขั้นสุดท้าย การตรวจสอบขนาด และการตรวจสอบคุณภาพขั้นสุดท้าย การตรวจสอบอาจครอบคลุมขนาดของฟัน การเบี่ยงเบนหนีศูนย์ ฟันเฟือง ขนาดรู ความแข็ง สภาพพื้นผิว และประสิทธิภาพการผสมพันธุ์

สำหรับคำสั่งซื้อทางอุตสาหกรรมแบบกำหนดเอง ผู้ซื้อควรถามด้วยว่าตัวอย่างการผลิตได้รับการอนุมัติอย่างไร และจะรักษาความสอดคล้องของขนาดระหว่างการผลิตเป็นชุดได้อย่างไร ซัพพลายเออร์ที่สามารถสื่อสารอย่างชัดเจนเกี่ยวกับแบบร่าง ความคลาดเคลื่อน วัสดุ และข้อกำหนดในการตรวจสอบสามารถช่วยป้องกันการทำงานซ้ำที่มีค่าใช้จ่ายสูง

8. ปัญหาทั่วไปและสาเหตุ

9. เฟืองบายศรีแบบตรงและเฟืองเกลียวแบบเกลียว

เฟืองดอกจอกแบบตรงและแบบเกลียวส่งกำลังระหว่างเพลาที่ตัดกัน แต่รูปทรงของฟันจะแตกต่างกัน เฟืองดอกจอกตรงใช้ฟันเรียวตรง ในขณะที่เฟืองดอกจอกเกลียวใช้ฟันโค้ง

การกำหนดค่าที่เหมาะสมขึ้นอยู่กับความเร็ว โหลด ข้อกำหนดด้านเสียง พื้นที่ติดตั้ง ความสามารถในการผลิต และข้อกำหนดของระบบทั้งหมด ดังนั้นควรเลือกเกียร์ตามเครื่องจักร แทนที่จะเปรียบเทียบลักษณะฟันแยกกัน

10. เกียร์เอียงตรงโลหะแบบกำหนดเอง

เกียร์มาตรฐานจะสะดวกเมื่อขนาดที่มีอยู่ตรงกับเครื่องจักร อย่างไรก็ตาม โครงการอุตสาหกรรมจำนวนมากต้องการเกียร์ที่ปรับแต่งเอง เนื่องจากพื้นที่การติดตั้งที่มีอยู่ การจัดเรียงเพลา น้ำหนักบรรทุก ส่วนต่อประสานการติดตั้ง หรือขนาดการเปลี่ยนไม่ได้มาตรฐาน

Jinjiang Feida เครื่องจักร Co., Ltd. ได้รับการพิจารณาสำหรับโครงการที่ต้องการส่วนประกอบเกียร์โลหะที่ปรับแต่งตามแบบทางวิศวกรรม ตัวอย่าง ข้อกำหนดด้านมิติ หรือข้อมูลการใช้งาน สำหรับผู้ซื้อ B2B จุดเริ่มต้นที่มีประโยชน์ที่สุดคือข้อกำหนดทางเทคนิคที่สมบูรณ์ แทนที่จะขอราคาสำหรับ "เฟืองดอกจอกตรง"

ข้อมูลนี้ช่วยให้ผู้ผลิตประเมินได้ว่าการออกแบบ วัสดุ เส้นทางการตัดเฉือน และข้อกำหนดด้านคุณภาพที่เสนอนั้นเข้ากันได้กับการใช้งานที่ต้องการหรือไม่

11. คำถามที่พบบ่อย

12. บทสรุป

เฟืองดอกจอกแบบตรงโลหะยังคงเป็นโซลูชันที่ใช้งานได้จริงสำหรับระบบกลไกที่ต้องการการส่งกำลังเชิงมุมที่เชื่อถือได้ผ่านเพลาที่ตัดกัน รูปทรงฟันเลื่อยที่ค่อนข้างตรงไปตรงมาทำให้มีประโยชน์กับเครื่องจักรหลากหลายประเภท โดยเฉพาะอย่างยิ่งเมื่อการใช้งานให้ความสำคัญกับการส่งผ่านที่เชื่อถือได้ การติดตั้งขนาดกะทัดรัด ข้อกำหนดในการผลิตที่ได้รับการควบคุม และการบำรุงรักษามากกว่าการทำงานที่ความเร็วสูงที่เงียบมาก

สำหรับผู้ซื้อ ขั้นตอนที่สำคัญที่สุดคือการจับคู่ข้อมูลจำเพาะของเกียร์กับสภาพแวดล้อมการทำงานจริง จำนวนฟัน รูปทรง วัสดุ ความแข็ง ความกว้างหน้าตัด มุมเพลา ความเร็ว แรงบิด การจัดตำแหน่ง การหล่อลื่น และพิกัดความเผื่อในการผลิต ควรได้รับการพิจารณาก่อนเริ่มการผลิต

ไม่ว่าคุณจะต้องการชิ้นส่วนทดแทน ชุดการผลิต หรือชิ้นส่วนเกียร์ที่ออกแบบเอง การสื่อสารทางเทคนิคที่ชัดเจนสามารถช่วยลดปัญหาความเข้ากันได้และต้นทุนการพัฒนาที่ไม่จำเป็นJinjiang Feida เครื่องจักร Co., Ltd.สามารถทำงานร่วมกับลูกค้าเกี่ยวกับข้อกำหนดอุปกรณ์ที่ปรับแต่งตามข้อกำหนดของโครงการและความต้องการใช้งาน

ต้องการเกียร์เอียงตรงโลหะแบบกำหนดเองหรือไม่?

แบ่งปันรูปวาด ตัวอย่าง ขนาด ความต้องการวัสดุ หรือรายละเอียดการใช้งานของคุณกับ Jinjiang Feida Machinery Co., Ltd. ทีมงานของเราสามารถช่วยประเมินข้อกำหนดและหารือเกี่ยวกับโซลูชันเกียร์แบบกำหนดเองที่เหมาะสมสำหรับเครื่องจักรของคุณ ติดต่อเรา.
