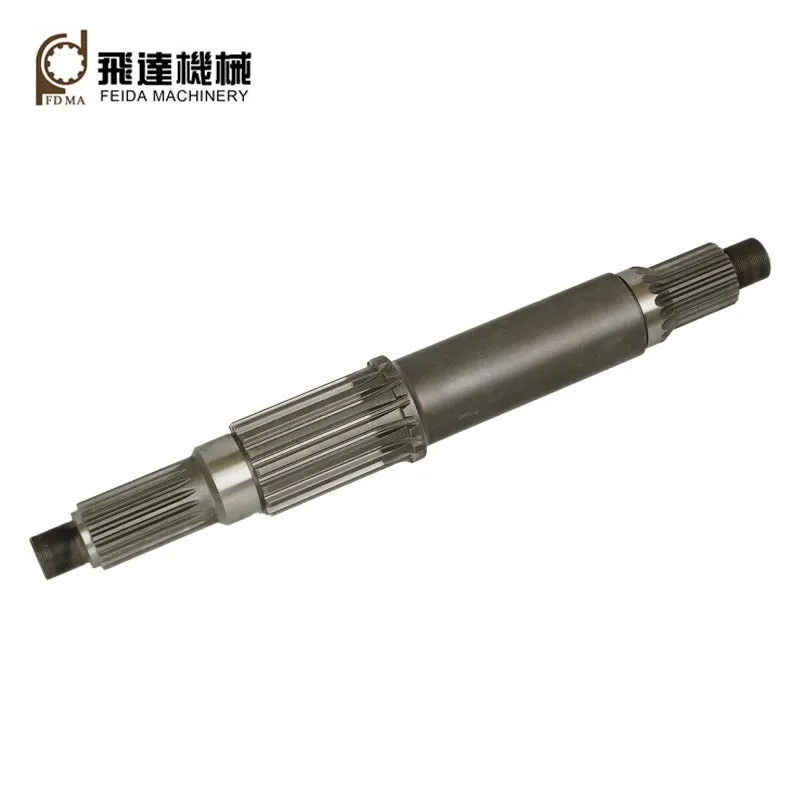

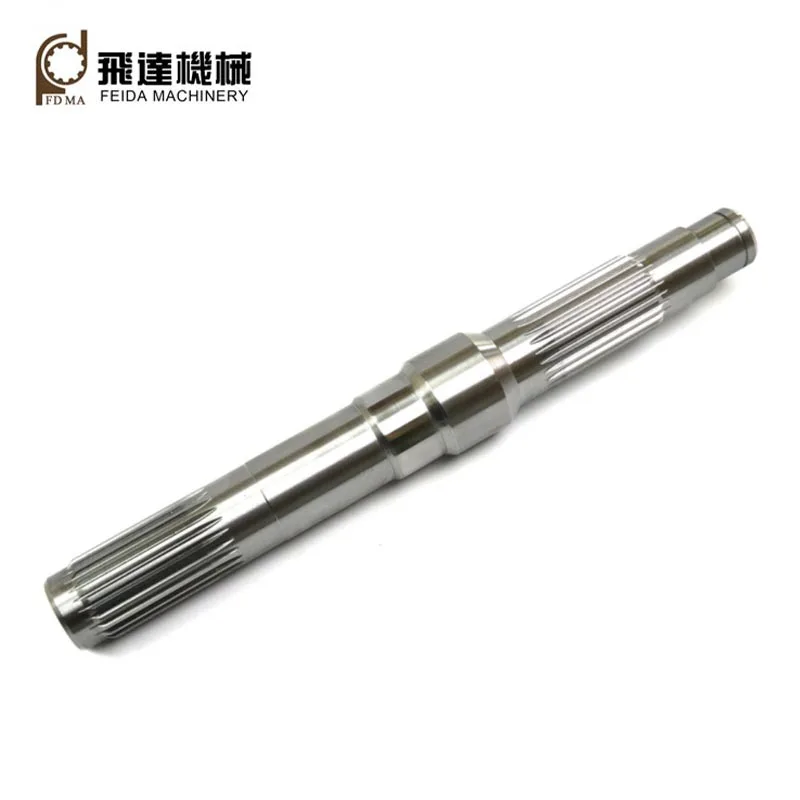

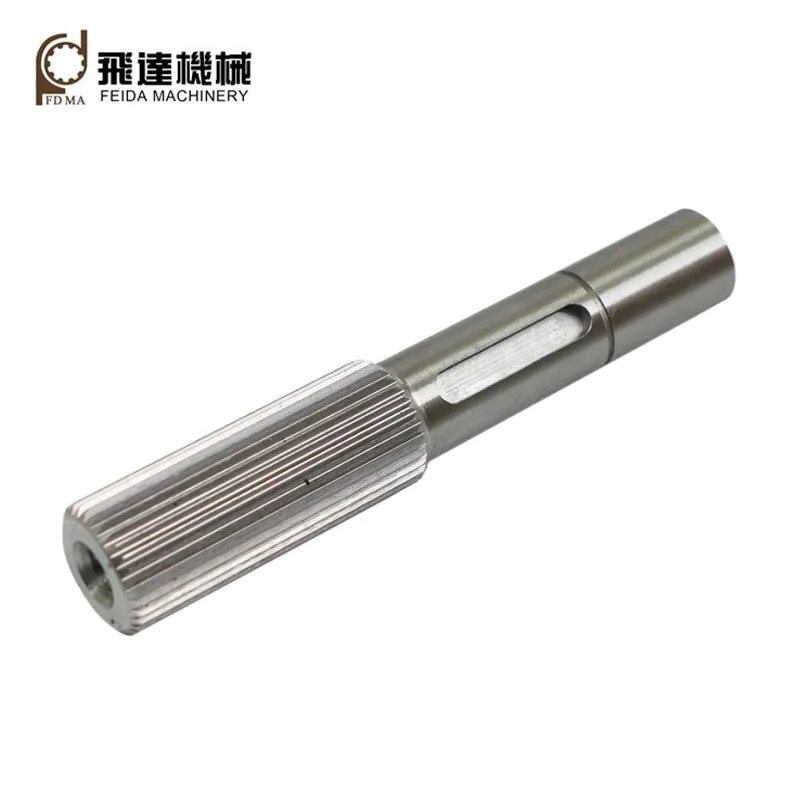

เพลาร่อง

ปรับแต่งโดยโรงงานเครื่องจักร Feida เพลาร่องเป็นส่วนประกอบทางกลที่มีสันหรือฟันและ ฟังก์ชั่น โดยการประกบกับร่องในส่วนประกอบการผสมพันธุ์ ถ่ายโอนแรงบิดไปยังส่วนประกอบการผสมพันธุ์ นอกจากนี้ กำลังส่งสัญญาณ แรงบิด นอกจากนี้ยังมีฟังก์ชั่นต่างๆ เช่น การดูดซับแนวที่ไม่ตรง เพิ่มความแข็งแรง ลดการสั่นสะเทือน และ เสียงรบกวน, ลดความซับซ้อนของการประกอบและการถอดชิ้นส่วน, การเลื่อนตามแนวแกน ฯลฯ

สองประเภททั่วไป

1. สี่เหลี่ยม: เนื่องจากฟันด้านตรงที่มียอดและรากเป็นรูปสี่เหลี่ยมผืนผ้า (แบน) จึงมีข้อดี การออกแบบที่เรียบง่าย ต้นทุนการผลิตต่ำ และการตัดเฉือนและการตรวจสอบที่ง่ายดาย
2.แบบม้วน: มีเส้นโค้งม้วน (คล้ายกับฟันเฟือง), รากฟันมน, ระยะพิทช์สม่ำเสมอ, ส่งผลให้ ฟังก์ชั่นตั้งศูนย์เอง, ความสามารถในการรับน้ำหนักสูง, ความแข็งแรงสูง, และความสามารถในการเปลี่ยนแทนกันได้

พารามิเตอร์หลัก

โมดูล:M0.5-5
เกรดความแม่นยำ: ISO/DIN 6-10
จำนวนฟัน: ยิ่งมีฟันมากเท่าไหร่ ความสามารถในการรับน้ำหนักก็จะมากขึ้นเท่านั้น
มุมความดัน: ค่าทั่วไปคือ 30, 37.5 และ 45 องศา
มุมแรงดันที่เล็กลงทำให้สามารถรับน้ำหนักได้มากขึ้น มุมที่ใหญ่ขึ้นจะดีกว่าสำหรับการเชื่อมต่อแบบเลื่อน
เส้นผ่านศูนย์กลางของพิทช์: วงกลมอ้างอิงทางทฤษฎี

แอปพลิเคชัน

เพลาสไปลน์แบบม้วนเหมาะสำหรับการเชื่อมต่อที่รับน้ำหนักมาก ต้องการความแม่นยำในการตั้งศูนย์กลางสูง และมีขนาดใหญ่ ขนาด โดยทั่วไปจะใช้ในการใช้งานที่หลากหลาย เช่น ระบบส่งกำลังของยานยนต์ พวงมาลัย กลไก เครื่องยนต์เรือ ระบบใบพัด กว้าน เครื่องยนต์อากาศยาน กระปุกเกียร์ เฟืองท้าย กล่องขนย้าย ฯลฯ

หลังจากพัฒนามานานกว่า 30 ปี ปัจจุบัน Feida Machinery มีโรงงาน 3 แห่ง: โรงงานหนึ่งแห่งสำหรับระบบส่งกำลังเชิงกล ชิ้นหนึ่งสำหรับชิ้นส่วนที่มีความแม่นยำตามต้องการ และอีกชิ้นสำหรับชิ้นส่วนโลหะแผ่น เราสามารถผลิตคุณภาพสูงได้ เส้นโค้ง เพลาที่ใช้เทคนิคการประมวลผลร่องฟัน CNC (เช่น การยึดโลหะ การขึ้นรูป การคว้านรู การเจียร ฯลฯ) และคุณภาพสูง ดิบ วัสดุ (เช่น 40Cr,42CrMo,20CrMnTi,6061, 7075 ฯลฯ)

กระบวนการตัดเฉือนทั้งหมด

วัตถุดิบ → การปลอม → การกลึง → การประมวลผลแบบ Spline → การกัด → การรักษาความร้อน → การเจียร → การตรวจสอบ → บรรจุภัณฑ์และการจัดส่ง

อุปกรณ์การผลิตหลัก

ด้วยการพัฒนามากกว่า 30 ปี Feida Machinery มีการผลิตขั้นสูงครบชุด อุปกรณ์รวมทั้ง เครื่องกลึง CNC, hobber เกียร์ CNC, เครื่องไสเกียร์ CNC, เครื่องโกนหนวดเกียร์ CNC, เครื่องเจาะ CNC spline, เกียร์ CNC เครื่องบดซีเอ็นซี ศูนย์เครื่องจักรกล ฯลฯ

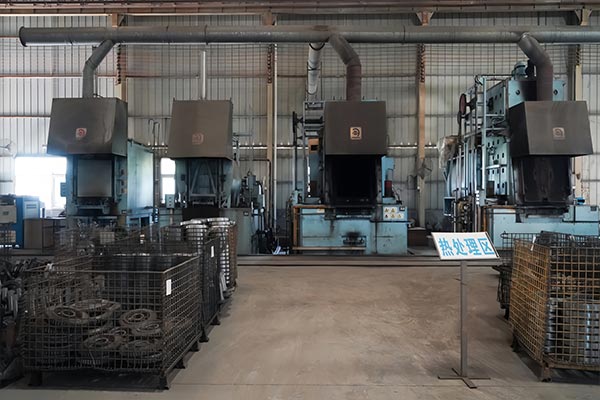

การรักษาความร้อน

กระบวนการบำบัดความร้อนของเราประกอบด้วยการชุบและการแบ่งเบาบรรเทา, การเติมคาร์บอนและการชุบแข็ง, การชุบแข็งด้วยความถี่สูง, carbonitriding, nitriding ฯลฯ ผ่านการบำบัดความร้อน คุณสมบัติทางกลของเพลา spline ของเราสามารถเป็นได้ ปรับให้เหมาะสม ดีมาก

คำถามที่พบบ่อย

คุณจะรับประกันคุณภาพของชิ้นส่วนที่มีความแม่นยำได้อย่างไร?

Feida ได้ผ่านการรับรองระบบการจัดการคุณภาพ ISO: 2015
เราใช้ระบบการควบคุมคุณภาพ (QC) แบบหลายขั้นตอน:
การตรวจสอบบทความเบื้องต้น (FAI): การตรวจสอบมิติทั้งหมดก่อนเริ่มการผลิตจำนวนมาก
การควบคุมคุณภาพระหว่างกระบวนการ (IPQC): การตรวจสอบการเก็บตัวอย่างทุกๆ 2-3 ชั่วโมงในระหว่างกระบวนการตัดเฉือน
การตรวจสอบขั้นสุดท้าย 100%: ทุกชิ้นส่วนผ่านการตรวจสอบขั้นสุดท้ายสำหรับขนาดและพื้นผิวก่อนบรรจุภัณฑ์

บริการหลังการขายของคุณเป็นอย่างไร?

เราได้สร้างระบบบริการหลังการขายที่ครอบคลุม ซึ่งให้การสนับสนุนทางเทคนิคและโซลูชั่นอย่างทันท่วงที เพื่อให้ลูกค้าไม่ต้องกังวลระหว่างการใช้งาน
